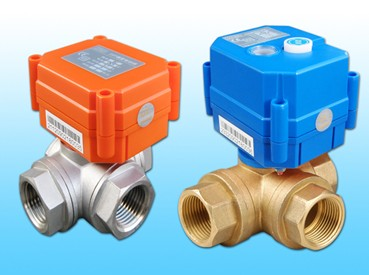

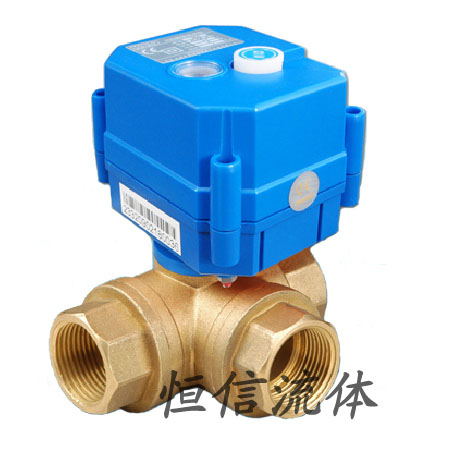

電動三通換向閥
詳情介紹
產品說明
主要特點
1、體積小巧、適合小型設備
2、浮動密封結構、不易垢死，可用于長期無動作場合。
3、使用壽命標稱70000次*1
4、運行電流低，可使用電池供電
5、防護等級IP67、F型可選
主要材質
| 部件名稱 | 材料說明 |
| 閥體 | 黃銅鍍鎳，304，316 |
| 閥球 | 黃銅鍍鉻，304，316 |
| 閥桿 | 黃銅，304，316 |
| 墊座 | PTFE |
| 密封件 | EPDM |
使用場合
1、中央空調、暖通系統
2、中水回用系統
3、環保、給排水、水處理工程
4、工業自控等小型設備

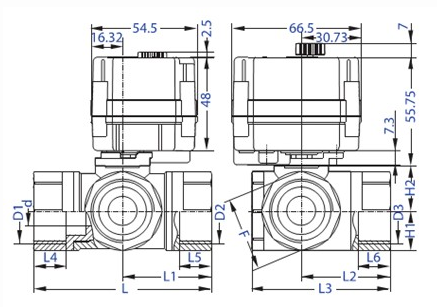

外形尺寸
技術參數
| 型號 | Z大 轉矩 | 開關 時間 | 工作電壓 | 輸入 功率 | 靜態電流(DC5V時) | 防護 等級 | Z大工 作壓力 | 介質 溫度 | 環境溫度 | 環境 濕度 | ||
| HX20 | 2N·m | 約5S | DC 5V,12V,24V | Max3W | IP67 | F型 | IP67 | F型 | 1.0Mpa | 0-100°C | -20°C| IP67型<85% | （不凝露） |
| AC 12V | ||||||||||||
| 0-15mA | <65mA | F型>85% | ||||||||||
| AC 24V | Max4W | ||
| AC 110V,220V | Max5W |
連接尺寸 單位：mm
| 口徑 | d | D1/D2/D3 | L1/L2 | L3 | L | H1 | H2 | F | W(kg) |
| DN8 | 6 | G1/4" | 25 | 38.5 | 50 | 11 | 18.25 | 17 | 0.26 |
| DN10 | 8 | G3/8" | 27.5 | 44 | 55 | 13 | 19.25 | 20 | 0.31 |
| DN15 | 12 | G1/2" | 33.5 | 54.5 | 67 | 17 | 21.25 | 27 | 0.37 |
| DN20 | 15 | G3/4" | 38.5 | 64 | 77 | 21.5 | 23.25 | 31 | 0.52 |
| DN25 | 15 | G1" | 47 | 72.5 | 94 | 20.3 | 23.25 | 38 | 0.84 |
注：1、DN8、DN25口徑閥門目前只有黃銅材質可選。
