氣動固定球閥

氣動固定球閥概述

Q647型氣動固定式球閥是新一代高性能球閥， 適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥 前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧 與閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封因而安裝沒有流向限制，是雙向的。

氣動固定球閥有二片式和三片式兩種閥體結構，中法蘭 用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保證密封。上下閥桿均設有PTFE軸 承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接觸位置。采用全通徑的結構使閥門流量孔么與管線內徑一致，以便管線清掃。

氣動固定球閥是雙向閥，流向無限制。中法蘭用螺柱連接，上下閥桿均設有滑動軸承，減少磨擦，使用操作省力、平穩。在正常情況下：壓力低時閥座密封依靠彈簧預緊力使閥座緊 貼球體達到密封，壓力高時，在閥座上形成活塞效應，在上游介質壓力作用下，使閥座壓緊球體達到密封、氣動固定球閥，氣動球閥，球閥廣泛應用于過程控制系統 實現開或關。

氣動固定球閥技術參數

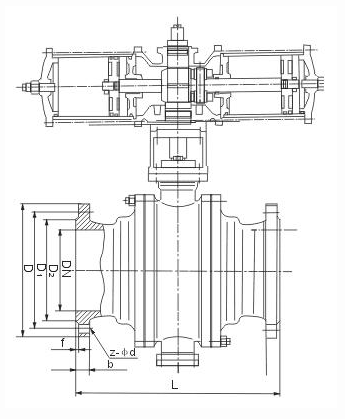

氣動固定球閥連接尺寸表
